Модульные автоматические выключатели серии S 290 с характеристикой срабатывания C
Назначение: защита цепей с высоким номинальным током от перегрузок и коротких замыканий, защита резистивных и индуктивных нагрузок с низким импульсным током.
Применение: коммерческие и промышленные объекты.
Соответствие стандартам: IEC/EN 60898, IEC/EN 60947-2 Icn=10 кА
Модульные автоматические выключатели серии S 290 с характеристикой срабатывания D
Назначение: защита цепей с высоким номинальным током от перегрузок и коротких замыканий, за- щита от высоких импульсных токов при включении нагрузки (электродвигателей, низковольтных транс- форматоров, ламп-разрядников).
Применение: коммерческие и промышленные объекты.
Соответствие стандартам: IEC/EN 60898, IEC/EN 60947-2 Icn=10 кА
- для предохранения цепей, имеющих высокий номинальный ток от коротких замыканий и перегрузок.
- для защиты от нагрузок с небольшим током, так индуктивных, так и резистивных.
- для использования на промышленных и коммерческих объектах.
Номинальный ток аппаратов имеет значение от 80 до 125 ампер. Они используются в распределительных щитах, а также в другом оборудовании, конструкция которого пригодна для монтирования подобного рода устройств шириной 45 миллиметров. Модульная конструкция приспособлений и возможность его установки на 35-миллиметровой DIN-рейке позволяет монтировать их наряду с автоматическими выключателями стандартного типа.
Компании ABB выпускает автоматические выключатели S290 в разнополюсном исполнении. Это могут быть 1, 2, 3 и 4 полюса с шириной, имеющей значение 1,5 модуля на полюс (27 миллиметров). Изделия данной серии имеют характеристики зависимости время – ток C и D. Как правило, такие характеристики нужны устройствам, которые применяются в главных щитах распределения или устанавливаются перед другими подобными аппаратами в любом месте.

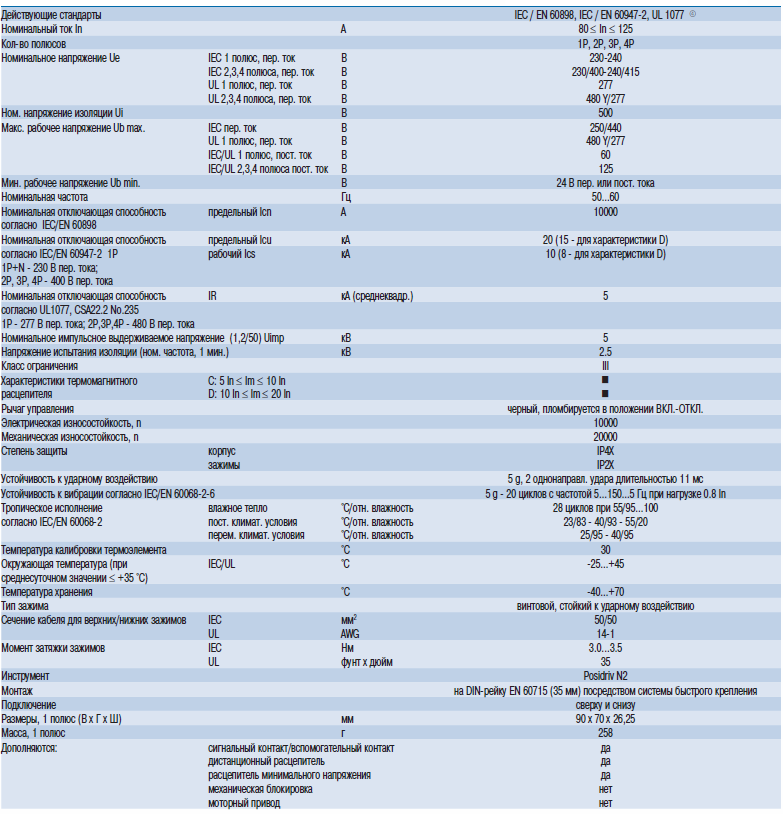

Основные параметры устройства:
- Номинальный ток: 80, 100 и 125 ампер
- Номинальное напряжение: 230/400
- Отключающая способность: 10 kА
- Полюса: 1, 2, 3, 4
- Клеммы для кабеля: до 35 кв. мм.
Устройства данного типа производятся в соответствии с требованиями международных и национальных стандартов. Тем не менее, для того, чтобы качественно реализовать многочисленные характеристики аппаратов и обеспечить их безопасность, производителю необходим серьезный опыт. Модульные выключатели S290 соответствуют стандартам IEC 898 / EN 60898 и отличаются высокой степени надежности. Высокие эксплуатационные и технические характеристики аппаратов данной серии являются результатом постоянного согласования и совершенствования различных параметров устройства специалистами компании ABB.
Благодаря высокому уровню исполнения и соответствию стандартам, эксплуатировать аппараты может и техперсонал, не имеющий специальной подготовки. При эксплуатации устройств с подобным номиналом тока такая необходимость возникает довольно часто.
Автоматические модульные выключатели S290 от компании АББ позволяют обеспечить надежную защиту от коротких замыканий и перегрузок, и просто необходимы для обеспечения безопасной работы электрических установок. Все автоматические выключатели ABB
