Рубильники с предохранителями OS32...160D
Фронтальная ручка управления
Рубильники с предохранителями OS32...160
Стандарты на предохранители DIN 43620, МЭК60269-2-1SEC I (в поставку не включено)
Номинальное импульсное выдерживаемое напряжение (U imp) 12 кВ.
Номинальный рабочий ток
AC-20…23A
< 690В [A]
Номинальная раб. мощность
AC-23A
400/500/690В [кВт]
Габарит
плавкой
вставки HRC (DIN 43620)
Кол-во
полюсов
Тип
Код заказа
Масса,
кг
OS32D…63D
Механизм между полюсами
Поставка включает черную ручку OHB65J6 c указанием позиций I-O ON-OFF (IP65) и переходник OXP6X161
(длина 161 мм, глубина при монтаже 141.. 260 мм), защищенные клеммы, IP20, сечение кабеля 2,5...25 мм2.
Для поддержания номинального значения IP20 у кабелей сечением <10 мм2 необходимо предусмотреть
клеммную крышку OSS63G1. Плавкие вставки/предохранители в поставку не включены.
32 A
15/18,5/22
000,00
3
OS32D12-21)
1SCA022499R1060
1,3
32 A
15/18,5/22
000,00
3
OS32D12
1SCA022456R9710
1,3
32 A
15/18,5/22
000,00
4, нейтраль не защищ. предохранит.
OS32D22N1
1SCA022456R9890
1,6
32 A
15/18,5/22
000,00
4, нейтраль защищ. предохранит.
OS32D22F
1SCA022456R9970
1,6
63 A*
30/73/60
000,00
3
OS63D12-21)
1SCA022499R1650
1,3
63 A*
30/37/60
000,00
3
OS63D12
1SCA022434R7810
1,3
63 A*
30/37/60
000,00
4, нейтраль не защищ. предохранит.
OS63D22N1
1SCA022457R0040
1,6
63 A*
30/37/60
000,00
4, нейтраль защищ. предохранит.
OS63D22F
1SCA022456R9460
1,6
OS125D…160D
Механизм между полюсами
Ширина клеммы 15 мм
Поставка включает черную ручку OHB65J6 c указанием позиций I-O ON-OFF (IP65) и переходник OXP6X161
(длина 161 мм, глубина при монтаже 140.. 263 мм). Включает комплект болтов для крепления клемм М 6 х20.
Плавкие вставки/предохранители в поставку не включены.
125
000,00
2
OS125DО2
1SCA022563R8400
1.2
125*
55/85/110*
000,00
3
OS125D12-21)
1SCA022550R8110
1,5
125*
55/85/110*
000,00
3
OS125D12
1SCA022472R1860
1,5
125*
55/85/110*
000,00
4, нейтраль не защищ. предохранит.
OS125D22N1
1SCA022537R8730
1,8
125*
55/85/110*
000,00
4, нейтраль защищ. предохранит.
OS125D22F
1SCA022507R2900
1,8
160
000,00
2
OS160DО2
1SCA022575R9290
1.2
160*
80/110/132*
000,00
3
OS160D12-21)
1SCA022550R8290
1,5
160*
80/110/132*
000,00
3
OS160D12
1SCA022472R0030
1,5
160*
80/110/132*
000,00
4, нейтраль не защищ. предохранит.
OS160D22N1
1SCA022537R6520
1,8
160*
80/110/132*
000,00
4, нейтраль защищ. предохранит.
OS160D22F
1SCA022506R0560
1,8
Ширина клеммы 20 мм
125*
55/85/110*
000,00
3
OS125D12W
1SCA022537R2020
1,5
125*
55/85/110*
000,00
4, не защищенная нейтраль
OS125D22N1W
1SCA022537R8900
1,8
125*
55/85/110*
000,00
4, защищенная нейтраль
OS125D22FW
1SCA022537R3260
1,8
160*
80/110/132*
000,00
3
OS160D12W
1SCA022510R6650
1,5
160*
80/110/132*
000,00
4, не защищенная нейтраль
OS160D22N1W
1SCA022537R8570
1,8
160*
80/110/132*
000,00
4, защищенная нейтраль
OS160D22FW
1SCA022510R6810
1,8
OS125D…160D
Механизм слева
Ширина клеммы 15 мм
Поставка включает черную ручку OHB65J6 c указанием позиций I-O ON-OFF (IP65) и переходник OXP6X161
(длина 161 мм, глубина при монтаже 140.. 263 мм). Включает комплект болтов для крепления клемм М 6 х20.
Плавкие вставки/предохранители в поставку не включены.
125*
55/75/110*
000,00
3
OS125D03
1SCA022469R8780
1,5
125*
55/75/110*
000,00
4, не защищенная нейтраль
OS125D04N2
1SCA022507R3030
1,8
125*
55/75/110*
000,00
4, защищенная нейтраль
OS125D04F
1SCA022469R8860
1,8
125*
55/75/110*
000,00
3+N, шунт в нейтрали**
OS125D03-N
1SCA022537R2960
1,6
160*
75/90/132*
000,00
3
OS160D03
1SCA022456R8310
1,5
160*
75/90/132*
000,00
4, не защищенная нейтраль
OS160D04N2
1SCA022507R2650
1,8
160*
75/90/132*
000,00
4, защищенная нейтраль
OS160D04F
1SCA022469R8940
1,8
160*
75/90/132*
000,00
3+N, шунт в нейтрали**
OS160D03-N
1SCA022537R2610
1,6
Ширина клеммы 20 мм
125*
55/75/110*
000,00
3
OS125D03W
1SCA022537R2110
1,5
125*
55/75/110*
000,00
4, не защищенная нейтраль
OS125D04N2W
1SCA022538R2250
1,8
125*
55/75/110*
000,00
4, защищенная нейтраль
OS125D04FW
1SCA022537R3420
1,8
125*
55/75/110*
000,00
3+N, глухозаземленная нейтраль**
OS125D03W-N
1SCA022537R3000
1,6
160*
75/90/132*
000,00
3
OS160D03W
1SCA022510R6310
1,5
160*
75/90/132*
000,00
4, не защищенная нейтраль
OS160D04N2W
1SCA022510R6490
1,8
160*
75/90/132*
000,00
4, защищенная нейтраль
OS160D04FW
1SCA022510R6570
1,8
160*
75/90/132*
000,00
3+N, глухозаземленная нейтраль**
OS160D03W-N
1SCA022537R2880
1,6
1) Ручка управления и переходник заказываются отдельно.
* Категория В при 690 В.
**В модель 3+N, включен шунт - нейтраль в механизм переключения. Данное решение не занимает дополнительного места в рубильнике.
Расстояние от N клеммы до клеммы L1 идентично фазовым выводам.
Рубильники с предохранителями OS200...800
Стандарты на предохранители DIN 43620, МЭК60269-2-1SEC I (в поставку не включено)
Стандартные ручки (не включены в поставку): OS200: OHB65J6-RUH, OS250: OHB65J6-RUH,
OS400: OHB95J12TE-RUH, OS630...800: OHB145J12E-RUH, OS1250: OHB200J12Р
Стандартные переходники (не включены в поставку): OS200...250: OXP6x210, OS400: OXP12x250,
OS630...1250: OXP12x280
Ном. рабочий ток
АС-20...23А
< 690В [А]
Кол-во
полюсов
Габарит плавкой
вставки
НRC (DIN 43620)
Тип
Код заказа
Масса,
кг
200
2
0
OS200D02
1SCA022759R9140
2.6
200
3
0
OS200D03
1SCA022715R2240
3.3
200
4
0
OS200D04F
1SCA022725R8230
4.1
200
4
0
OS200D04N1
1SCA022729R7640
4.1
200
3
0
OS200D12
1SCA022725R7260
4.1
200
4
0
OS200D22F
1SCA022729R7720
3.3
200
4
0
OS200D22N1
1SCA022725R7420
4.1
200
4
0
OS200D40F
1SCA022725R7180
4.1
200
4
0
OS200D40N1
1SCA022725R7000
4.1
250
2
0-1
OS250D02
1SCA022746R7740
3.6
250
3
0-1
OS250D03
1SCA022720R7080
4.3
250
4
0-1
OS250D04F
1SCA022727R0360
5.0
250
3
0-1
OS250D12
1SCA022727R0010
4.3
250
4
0-1
OS250D22F
1SCA022734R2110
5.0
250
4
0-1
OS250D22N1
1SCA022727R0280
5.0
250
4
0-1
OS250D22N2
1SCA022727R0100
5.0
250
4
0-1
OS250D40F
1SCA022726R9940
5.0
250
4
0-1
OS250D40N1
1SCA022726R9860
5.0
250
4
0-1
OS250D40N2
1SCA022726R9780
5.0
400
2
0-2
OS400D02
1SCA022811R2820
7.0
400
3
0-2
OS400D03
1SCA022753R1000
7.0
400
4
0-2
OS400D04F
1SCA022754R3860
9.0
400
4
0-2
OS400D04N1
1SCA022782R3710
9.0
400
4
0-2
OS400D04N2
1SCA022754R2620
7.0
400
3
0-2
OS400D12
1SCA022753R1850
9.0
400
4
0-2
OS400D22F
1SCA022754R4080
9.0
400
4
0-2
OS400D22N1
1SCA022782R3630
9.0
400
4
0-2
OS400D22N2
1SCA022753R4010
9.0
400
4
0-2
OS400D40F
1SCA022753R3630
9.0
400
4
0-2
OS400D40N1
1SCA022782R3550
9.0
400
4
0-2
OS400D40N2
1SCA022755R0480
9.0
630
3
3
OS630D03
1SCA022825R2670
13.5
630
3
3
OS630D12
1SCA022825R3720
13.5
630
4
3
OS630D04N2
1SCA022825R4110
16.8
800
3
3
OS800D03
1SCA102732R1001
13.5
800
3
3
OS800D12
1SCA022825R5260
13.5
800
4
3
OS800D04N2
1SCA022834R6060
16.8
12501) 10002)
3
4a
OS1250D03
46
12501) 10002)
3
4a
OS1250D12
46
12501) 10002)
4
4a
OS1250D04N2
55
1) AC-20…22
2) AC-23
F = Четвертый полюс под предохранитель.
N1 = Незащищенная нейтраль.
N2 = 4-х полюсный рубильник с четвертым полюсом справа.
N3 = Съемная нейтраль встроенная в механизм переключения включена в поставку.
Рубильники с предохранителями OS32...160 DIN, ручка сбоку
Стандарты на предохранители DIN 43620, МЭК60269-2-1SEC I.
Номинальное импульсное выдерживаемое напряжение (U imp) 12 кВ.
Поставка включает черную ручку OHB65J6 c указанием позиций I-O ON-OFF (IP65) и переходник.
Номинальный рабочий ток AC-20…23A < 690В [A]
Номинальная раб. мощность AC-23A 400/500/690В [кВт]
Габарит плавкой вставки HRC (DIN 43620)
Кол-во полюсов
Тип
Код заказа
Масса, кг
OS32DS_…63DS_
Глубина монтажа измеряется от левой стороны рубильника, 3-х полюсный : Н=221...283 мм и 4-х полюсный Н= 266...328 мм
Защищенные клеммы, IP20, сечение кабеля 2,5...25 мм2
Для поддержания номинального значения IP20 у кабелей сечением <10 мм2 необходимо предусмотреть клеммную крышку.
32 A
15/18,5/22
000,00
3
OS32DS30
1SCA022471R3090
1,3
32 A
15/18,5/22
000,00
4, не защищенная нейтраль
OS32DS40N1
1SCA022471R6600
1,6
32 A
15/18,5/22
000,00
4, защищенная нейтраль
OS32DS40F
1SCA022472R0620
1,6
63 A*
30/37/55
000,00
3
OS63DS30
1SCA022467R6970
1,3
63 A*
30/37/55
000,00
4, не защищенная нейтраль
OS63DS40N1
1SCA022471R5890
1,6
63 A*
30/37/55
000,00
4, защищенная нейтраль
OS63DS40F
1SCA022472R0540
1,6
OS125DS_…160DS_
Ширина клеммы 15 мм
Глубина измеряется от левой стороны выключателя, 3-х полюсный : Н=203...327 мм и 4-х полюсный Н= 238...362 мм.
Включает комплект болтов для зажимов М 6х20.
125*
55/75/110*
000,00
3
OS125DS30
1SCA022502R6890
1,5
125*
55/75/110*
000,00
4, не защищенная нейтраль, лев
OS125DS40N1
1SCA022543R2370
1,8
125*
55/75/110*
000,00
4, не защищенная нейтраль, пр.
OS125DS40N2
1SCA022544R7210
1,8
125*
55/75/110*
000,00
4, защищенная нейтраль
OS125DS40F
1SCA022502R6970
1,8
160*
75/90/132*
000,00
3
OS160DS30
1SCA022502R6970
1,5
160*
75/90/132*
000,00
4, не защищенная нейтраль, лев
OS160DS40N1
1SCA022537R6280
1,8
160*
75/90/132*
000,00
4, не защищенная нейтраль, пр.
OS160DS40N2
1SCA022544R7300
1,8
160*
75/90/132*
000,00
4, защищенная нейтраль
OS160DS40F
1SCA022502R7430
1,8
Ширина клеммы 20 мм
Глубина измеряется от левой стороны выключателя, 3-х полюсный : Н=203...327 мм и 4-х полюсный Н= 238...362 мм.
Включает комплект болтов для зажимов М 8х25.
125*
55/75/110*
000,00
3
OS125DS30W
1SCA022538R3060
1,5
125*
55/75/110*
000,00
4, не защищенная нейтраль, лев
OS125DS40N1W
1SCA022543R2450
1,8
125*
55/75/110*
000,00
4, не защищенная нейтраль, пр.
OS125DS40N2W
1SCA022552R3920
1,8
125*
55/75/110*
000,00
4, защищенная нейтраль
OS125DS40FW
1SCA022543R2290
1,8
160*
75/90/132*
000,00
3
OS160DS30W
1SCA022538R2410
1,5
160*
75/90/132*
000,00
4, не защищенная нейтраль, лев
OS160DS40N1W
1SCA022538R6590
1,8
160*
75/90/132*
000,00
4, не защищенная нейтраль, пр.
OS160DS40N2W
1SCA022552R4060
1,8
160*
75/90/132*
000,00
4, защищенная нейтраль
OS160DS40FW
1SCA022538R6080
1,8
* Категория В при 690 В.
Рубильники с предохранителями OS200...400D
Боковая ручка управления
Рубильники с предохранителями без ручки, управление сбоку
Поставка включает комплект болтов для зажимов. Ручка и переходник заказываются отдельно.
Номинальный
рабочий ток
AC-20…23A
< 690В [A]
Номинальная раб.
мощность
AC-23A
400/500/690В [кВт]
Габарит плавкой
вставки
HRC (DIN 43620)
Кол-во
полюсов
Тип
Код заказа
Масса,
кг
200
110/132/200
0
3
OS200DS03
1SCA022871R0720
3.5
200
110/132/200
0
3
OS200DS30
1SCA022871R1370
3.5
200
110/132/200
0
4
OS200DS04F
1SCA022871R0990
4.4
200
110/132/200
0
4
OS200DS40F
1SCA022871R1530
4.4
250
145/170/250
0-1
3
OS250DS03
1SCA022860R3050
4.5
250
145/170/250
0-1
3
OS250DS30
1SCA022871R2180
4.5
250
145/170/250
0-1
4
OS250DS04F
SCA022860R3210
5.3
250
145/170/250
0-1
4
OS250DS40F
1SCA022871R2340
5.3
400
230/280/400
0-2
3
OS400DS03
1SCA022860R3480
7.3
400
230/280/400
0-2
3
OS400DS30
1SCA022871R2850
7.3
400
230/280/400
0-2
4
OS400DS04F
1SCA022860R3640
9.3
400
230/280/400
0-2
4
OS400DS40F
1SCA022871R3070
9.3
Информацию по рубильникам с предохранителями для номиналов 630 и 800 Ампер с боковой ручкой управления
уточняйте у инженеров АББ.
Рубильники с предохранителями с ручкой прямого монтажа, управление сбоку
Поставка включает комплект болтов для зажимов, черную пластиковую ручку Test-ON-OFF и переходник.
Ручка может запираться на замок в положении ВЫКЛ.
Номинальный
рабочий ток
AC-20…23A
< 690В [A]
Номинальная раб.
мощность AC-23A
400/500/690В [кВт]
Габарит
плавкой вставки
HRC (DIN 43620)
Кол-во
полюсов
Тип
Код заказа
Масса,
кг
200
110/132/200
0
3
OS200DS03K
1SCA022871R0810
3.6
200
110/132/200
0
3
OS200DS30K
1SCA022871R1450
3.6
200
110/132/200
0
4
OS200DS04FK
1SCA022871R1020
4.5
200
110/132/200
0
4
OS200DS40FK
1SCA022871R1610
4.5
250
145/170/250
0-1
3
OS250DS03K
1SCA022860R3130
4.6
250
145/170/250
0-1
3
OS250DS30K
1SCA022871R2260
4.6
250
145/170/250
0-1
4
OS250DS04FK
1SCA022860R3300
5.4
250
145/170/250
0-1
4
OS250DS40FK
1SCA022871R2420
5.4
400
230/280/400
0-2
3
OS400DS03K
1SCA022860R3560
7.5
400
230/280/400
0-2
3
OS400DS30K
1SCA022871R2930
7.5
400
230/280/400
0-2
4
OS400DS04FK
1SCA022860R3720
9.5
400
230/280/400
0-2
4
OS400DS40FK
1SCA022871R3150
9.5
Стандартный комплект болтов для зажимов
Рубильник
Прилагаемые болты для зажимов
OS200D
M8x25
OS250...400D
M10x30

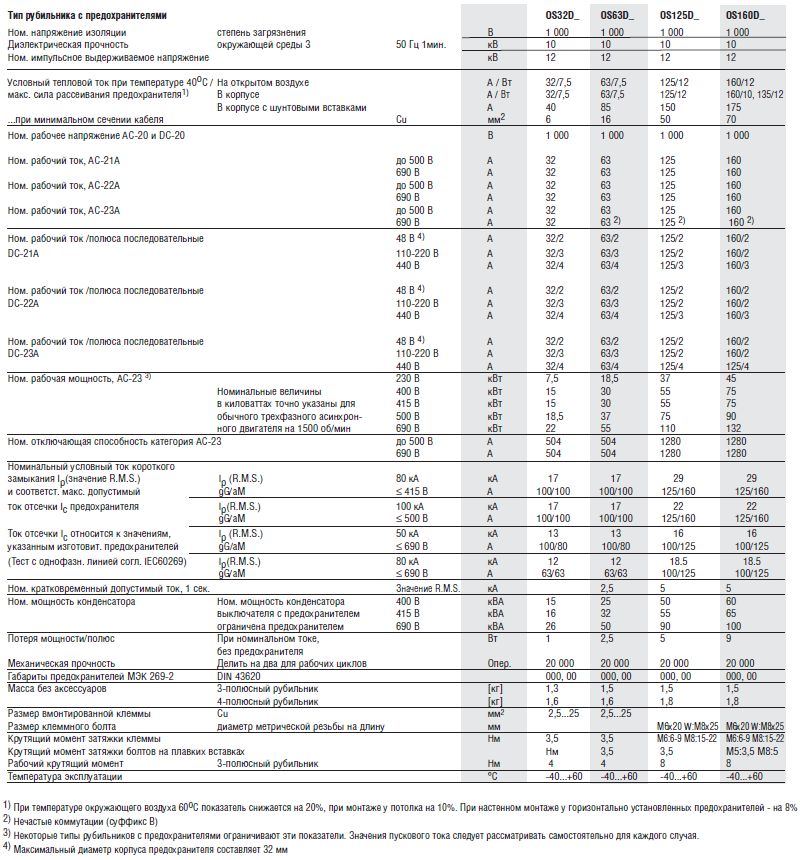

Рубильник с предохранителями OS32...160 Ампер
Технические характеристики в соответствии с требованиями стандарта МЭК60947
Рубильник с предохранителями OS200...1250 Ампер
Технические характеристики в соответствии с требованиями стандарта МЭК60947
Счeтчики электроэнергии
