Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в двух направлениях в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.
Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.
Варианты исполнений
Условное обозначение счетчика
Номин. напряж-е, В
Номин.
( макс.) ток, А
Класс
точности при измерении активной/
реактивной энергии
интерфейс
связи
профиль
нагрузок
учёт потерь
журнал
событий
журнал
ПКЭ
Меркурий 230АRТ2-00 PQС(R)SIDN
3*57,7/100
5(7,5)
0,5S / 1,0
CAN или
RS485,
IrDA
+
+
Меркурий 230АRТ2-03 PQС(R)SIDN
3*230/400
5(7,5)
0,5S / 1,0
CAN или
RS485,
IrDA
+
+
Меркурий 230АRТ2-00 PСSIGDN
3*57,7/100
5(7,5)
0,5S / 1,0
GSM
CAN
IrDA
+
-
Меркурий 230АRТ2-03 PСSIGDN
3*230/400
5(7,5)
0,5S / 1,0
GSM
CAN
IrDA
+
-
Маркировка счётчика
Сруктура условного обозначения счётчика:
МЕРКУРИЙ 230ART2-XX PQC(R)IL(G)SDN
Где:
МЕРКУРИЙ – торговая марка счётчика 230 - серия счётчика A - измерение активной энергии R - измерение реактивной энергии T - наличие внутреннего тарификатора 2 - два направления учёта
XX – модификации, подразделяемые по току, напряжению и классу точности.
XX
Номин. напряжение, В
Номин(базовый) ток, А
Максимальный ток, А
Класс точности при измерении
активной энергии
реактивной энергии
00
3*57,7(100)
5
7,5
0,5S
1,0
01
3*230(400)
5
60
1,0
2,0
02
3*230(400)
10
100
1,0
2,0
03
3*230(400)
5
7,5
0,5S
1,0
P - наличие профиля, журнала событий Q - наличие журнала показателей качества электроэнергии C(R)SILGDN - интерфейсы, а именно:
C - интерфейс CAN R - интерфейс RS485 I - Инфракрасный порт L - модем PLC G - модем GSM
S - внутренне питание интерфейса и модема GSM D - внешнее резервное питание N - электронная пломба
Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.
Технические особенности
° класс точности 0.5S;
° интерфейсы: RS-485, CAN, IrDA;
° измерение параметров сети: P, U, I, cosF;
° четыре стандартный гальванически развязанных телеметрический выхода ( DIN 43864), по одному на каждый вид энергии и направление учёта;
° cчётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей;
° электронная пломба;
° управление нагрузкой через внешние цепи коммутации (УЗО);
° самодиагностика с индикацией кода ошибки;
° наличие журнала событий, ПКЭ и статусного;
° возможность подключения резервного питания Uрез = 5,5...9 В
Основные технические характеристики
Наименование параметров
Величины
Класс точности при измерении
- активной энергии
- реактивной энергии
0,5S
1,0
Номинальное напряжение, В
3*57,7/100 или 3*230/400
Номинальный(макс) ток, А
5(7,5)
Максимальный ток в течении 0,5 с, А
- для Iном=5А
150
Стартовый ток (чувствильность), А
- для счётчиков трансформаторного включения
0,005
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более
0,5 / 7,5
Полная мощность, потребляемая цепью тока не более, В*А
0,1
Количество тарифов
4
Количество тарифных сезонов (месяцев)
12
Скорость обмена, бит/секунду:
- по интерфейсу CAN и RS-485;
- через инфракракрасный порт;
- через GSM модем;
300, 600, 1200, 2400, 4800, 9600
9600
9600
Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:
для ART-00 (Uном 57,7 В, I ном 5 A)
для ART-03 (Uном 230 В, I ном 5 A)
5000/160000
1000/160000
Сохранность данных при перерывах питания, лет
- постоянной информации
- оперативной информации
40
10
Защита информации
два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Диапазон температур, °С
от -40 до +55
Межповерочный интервал, лет
10
Масса,кг
не более 1,5

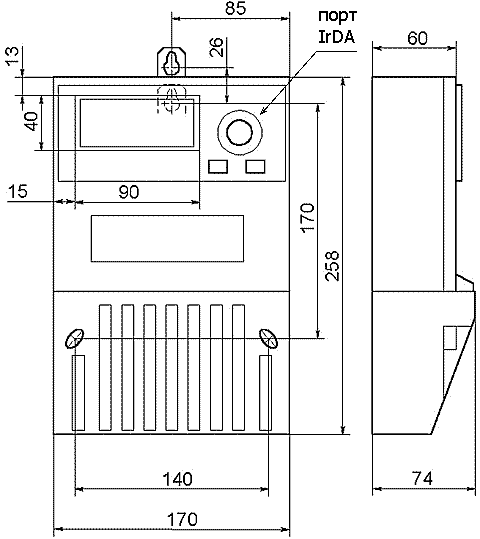

Габариты (длина, ширина, высота), мм
258*170*74
Гарантия производителя, лет
3
Счетчики обеспечивают:
Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам IrDA, CAN, RS-485 активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
° всего от сброса показаний
° за текущие сутки и на начало суток
° за предыдущие сутки и на начало суток
° за текущий месяц и на начало месяца
° за каждый из 11 предыдущих месяцев и на начало месяцев
° за текущий год и на начало года
° за предыдущий год и на начало года
Возможность учёта по 4 тарифам в 16 временных зонах суток раздельно для каждого дня недели и праздничных дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута
Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети по каждому тарифу и по сумме тарифов;
Учёт технических потерь в линиях электропередач и силовых трансформаторах с формированием профиля потерь;
Измерение, вывод на ЖК-индикатор и передачу по цифровым интерфейсам следующих параметров электросети:
° мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
° действующих значений фазных токов, напряжений, углов между фазными напряжениями
° частоты сети
° коэффициентов мощности по каждой фазе и по сумме фаз
Хранение четырёхканального архива значений средних мощностей активной и реактивной энергии двух направлений и профиля мощности технических потерь с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архивов составляет 85 суток.
Фиксацию утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием
Ввод лимитов активной мощности и энергии и программируемое управление внешними устройствами отключения нагрузки потребителя (УЗО) при превышении лимитов.
Передачу результатов измерений и учёта через интерфейсы CAN, RS-485, IrDA
Суммирование фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
Подключение внешнего резервного питания постоянного тока для считывания или изменения параметров и чтения данных в случае отключения счётчика от сетевого питания
Ведение журналов событий счётчика (кольцевых по 10 записей на каждое событие).
Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выходавозврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие)
Счётчики отображают на ЖК-индикаторе:
° значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
° утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
° фазное напряжение и ток в каждой фазе;
° измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
° коэффициент мощности по каждой фазе и суммарный по трем фазам;
° углы между фазными напряжениями;
° частоту сети;
° текущее время и дату;
Счетчики обеспечивают считывание внешним компьютером через интерфейс «CAN» (или «RS-485» или «IrDA») следующих параметров и данных:
Параметры
Про-
грамми-
рование
Считы-вание
• учтённой активной и реактивной энергии прямого и обратного направления по каждому из 4 тарифов и сумму по тарифам;
- всего от сброса показаний;
- за текущие сутки;
- на начало текущих суток;
- за предыдущие сутки;
- на начало предыдущих суток;
- за текущий месяц;
- на начало текущего месяца;
- за каждый из предыдущих 11 месяцев;
- на начало каждого из предыдущих 11 месяцев;
- за текущий год;
- на начало текущего года;
- за предыдущий год;
- на начало предыдущего года;
+
• параметров обмена по интерфейсам (запрещено для инфракрасного порта)
- скорости обмена;
+
- контроля чётности/нечётности;
+
- множителя длительности системного тайм-аута;
+
• смены паролей первого (потребителя) и второго (продавца) уровня доступа кданным
+
• параметров встроенных часов счётчика:
- текущих времени и даты;
+
+
- признака сезонного времени (зима/лето);
+
+
- разрешения/запрета автоматического перехода сезонного времени;
+
+
- времени перехода на «летнее» и «зимнее» время при автоматической установке сезонного времени;
+
+
• параметров тарификатора:
- режима тарификатора (однотарифный/многотарифный);
+
+
- номера текущего тарифа;
+
- тарифного расписания (до 4-х тарифов раздельно на каждый день недели и праздничные дни каждого месяца. До 16 тарифных интервалов в сутки с шагом установки не менее 1 мин.);
+
+
- календаря праздничных дней;
+
+
• параметров сохранения профиля мощностей:
- длительности периода интегрирования;
+
+
- параметров последней записи в памяти сохранения профиля мощностей;
+
- признака неполного среза (счётчик включался или выключался на периоде интегрирования);
+
- разрешения/запрета обнуления памяти при инициализации массива памяти средних мощностей;
+
+
- признака переполнения памяти массива средних мощностей;
+
- средних значений активной и реактивной мощностей прямого направления за заданный период интегрирования для построения графиков нагрузок в обычном и ускоренном режимах чтения;
+
• вспомогательных параметров:
- мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз; с указанием направления (положения вектора полной мощности);
+
- действующих значений фазных напряжений и токов по каждой из фаз;
+
- коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности);
+
- углов между фазными напряжениями;
+
- частоты сети;
+
• индивидуальных параметров счётчика:
- сетевого адреса;
+
+
- серийного номера;
+
- даты выпуска;
+
- местоположения счётчика;
+
+
- класса точности по активной энергии;
+
- класса точности по реактивной энергии;
+
- признака суммирования фаз (с учётом знака/по модулю);
+
- варианта исполнения счётчика (однонаправленный/перетоковый);
+
- номинального напряжения;
+
- номинального тока;
+
- коэффициента трансформации по напряжению;
+
+
- коэффициента трансформации по току;
+
+
- постоянной счётчика в основном режиме;
+
- температурного диапазона эксплуатации;
+
- режима импульсных выходов (основной/поверочный);
+
+
- версии ПО;
+
• режимов индикации:
- периода индикации (1..255 секунд);
+
+
- длительности индикации показаний потреблённой энергии по текущему тарифу (5..255 секунд) в автоматическом режиме;
+
+
- длительности индикации показаний потреблённой энергии по нетекущему тарифу (5…255 секунд) в автоматическом режиме;
+
+
- длительности тайм-аута (5…255 секунд) при возврате из ручного в автоматический режим;
+
+
- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при автоматическом режиме смены параметров,
+
+
- перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при ручном режиме смены параметров;
+
+
• параметров контроля за превышением установленных лимитов активной мощности и энергии прямого направления:
- режима (разрешения/запрета) контроля за превышением установленного лимита активной мощности прямого направления;
+
+
- режима (разрешения/запрета) контроля за превышением установленного лимита активной энергии прямого направления;
+
+
- значения установленного лимита мощности;
+
+
- значений установленного лимита энергии отдельно для каждого из четырёх тарифов;
+
+
- режима импульсного выхода (выводы 21, 26) (телеметрия/режим управления блоком отключения нагрузки);
+
+
- режим управления блоком отключения нагрузки (нагрузка включена/выключена);
+
+
• журнала событий (кольцевого на 10 записей):
- времени включения/выключения счётчика;
- времени до/после коррекции текущего времени;
- время включения/выключения фаз 1, 2, 3
- времени начала/окончания превышения лимита активной мощности
прямого направления (при разрешённом контроле);
- времени коррекции тарифного расписания;
- времени коррекции расписания праздничных дней;
- времени сброса регистров накопленной энергии;
- времени инициализации массива средних мощностей;
- времени превышения лимита активной энергии прямого
направления по каждому из тарифов (при разрешённом контроле);
- времени коррекции параметров контроля за превышением лимита
мощности;
- времени коррекции параметров контроля за превышением лимита
энергии;
- времени коррекции параметров учета технических потерь;
- времени вскрытия/закрытия приборов;
